东莞市度邦电子科技有限公司
全国服务热线

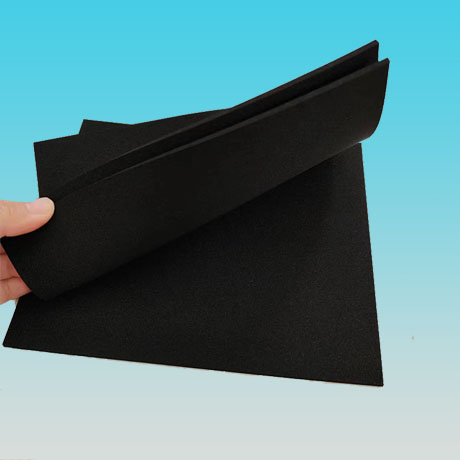

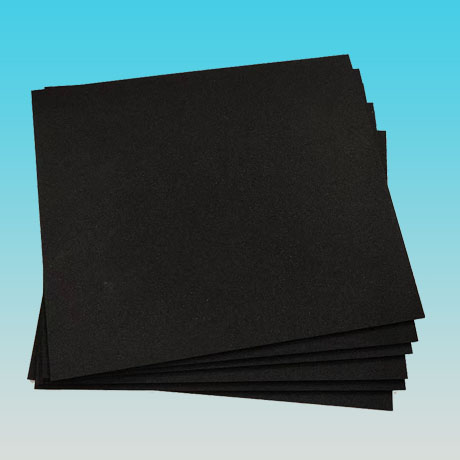

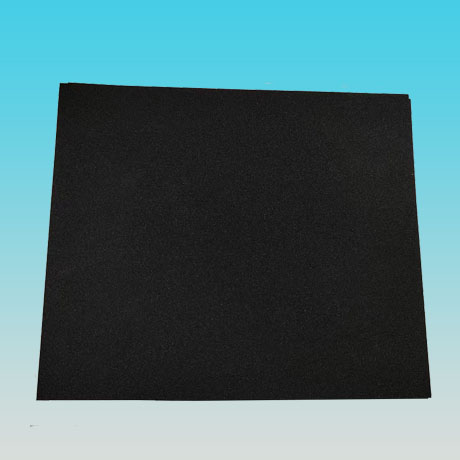

GR-ECR-2050 是一种合成橡胶发泡材料， 除具特种橡胶的良好物性外， 还具有耐燃、耐油、耐 化学腐蚀等优异特性，因此使之在动力电池/新能源领域占有重要地位。
主要特点：
1，轻量化,强韧性,具有良好的撕裂强度；
2，绝缘性好,导热性低,是一种优异的保温材料;
3，吸水性低，独立气泡结构，因而是一种吸水性低的材料;
4，缓冲性，具有很好的弹性，可以作为缓冲/减震材料使用;
5，耐气候性优异; 耐气候性优异，
（ECR 泡绵经过 168 小时耐气候性实验，【500pphm*38 度拉长 20%】后无异常。
6，耐燃性，耐火实验合格品（ECR 泡绵为 UL94 V0 合格品）
物理技术参数：
测试项目 | 测试方法 | 测试值 |
成份 | 合成橡胶泡棉 | |
颜色 | 黑色 | |
厚度(mm ) | 1.0~50 | |
拉伸强度（Kpa） | ASTM D412(DieA) | 1325.93 |
断裂伸长率(%) | ASTM D412(DieA) | 165.8 |
撕裂强度 KN/m | ASTM D624(DieC) | 5.86 |
邵氏硬度（ShoreC） | ASTM D2240 | 30±5 |
密度（g/cm3） | ASTM D1622 | 0.16±0.02 |
导热系数（W/m.k） | ASTM D5470 | 0.05~0.07 |
压缩变形（25%） | ASTM D395 | 22.65Kpa |
比热容 KJ/KG.K | 2.1 | |
弹性模量 E（Mpa） | 1.52 | |
泊松比 | 0.34 | |
吸水率（%） | ASTM D1056 | ≤3 |
高温间断试验 | 150℃; 72hrs | 无变化 |
高温持续试验 | 120℃; 72hrs | 无变化 |
老化试验 | 70℃; 168hrs | 无变化 |
低温试验 | -40℃; 72hrs | 无变化 |
防火测试 | GB/T-2408-2008 | V0 |
禁用物质要求 | GB/T 30512 | 满足 |
GR-ECR-2050 泡棉的行业用途： ECR 泡棉以其独特的魅力，被广泛应用于汽车，新能源，动力
电池， 储能电池， 电子，电器，电脑，手机，数码相机，等精密部件的应用材料。
